Ponte raschiante rotante motorizzato
Chiarificatore dinamico
Portata
> 800-1000 m³/h
Ingegneria
Pompa di estrazione fango

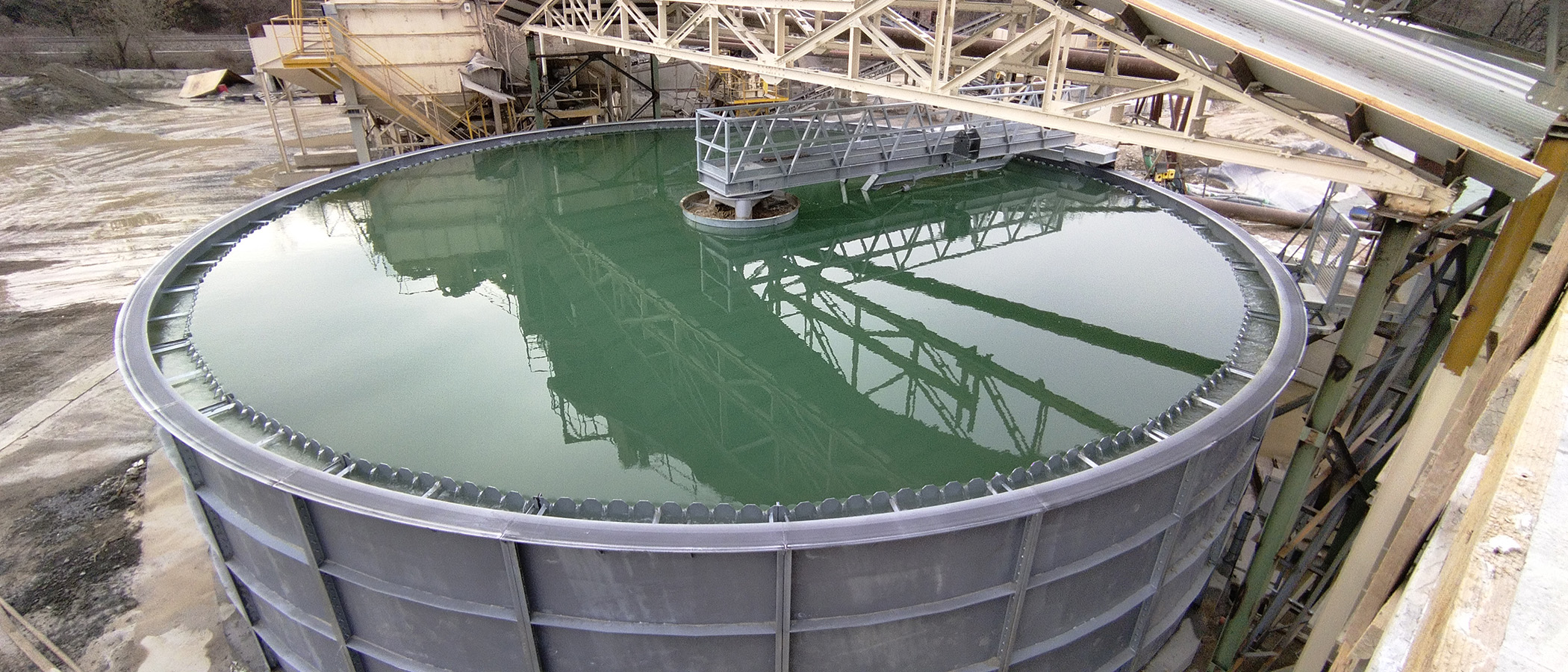

Il chiarificatore dinamico è la soluzione di chiarifica progettata da Tecnoidea per la gestione di flussi d’acqua superiori agli 800-1000 m³/h o per l’installazione dell’unità di decantazione in contesti nei quali siano riscontrati limiti o vincoli di sviluppo in altezza per necessità tecniche o autorizzative. Questa soluzione privilegia infatti lo sviluppo in larghezza (con diametri che possono raggiungere i 20-25 metri) e affida la gestione del fango ad un ponte raschiante rotante e la sua estrazione ad una pompa fanghi di trasferimento dedicata.
Come lavora il chiarificatore dinamico
Lo stesso principio di chiarifica con una meccanica di estrazione del fango diversa per adattarsi a geometrie ampie e ribassate.

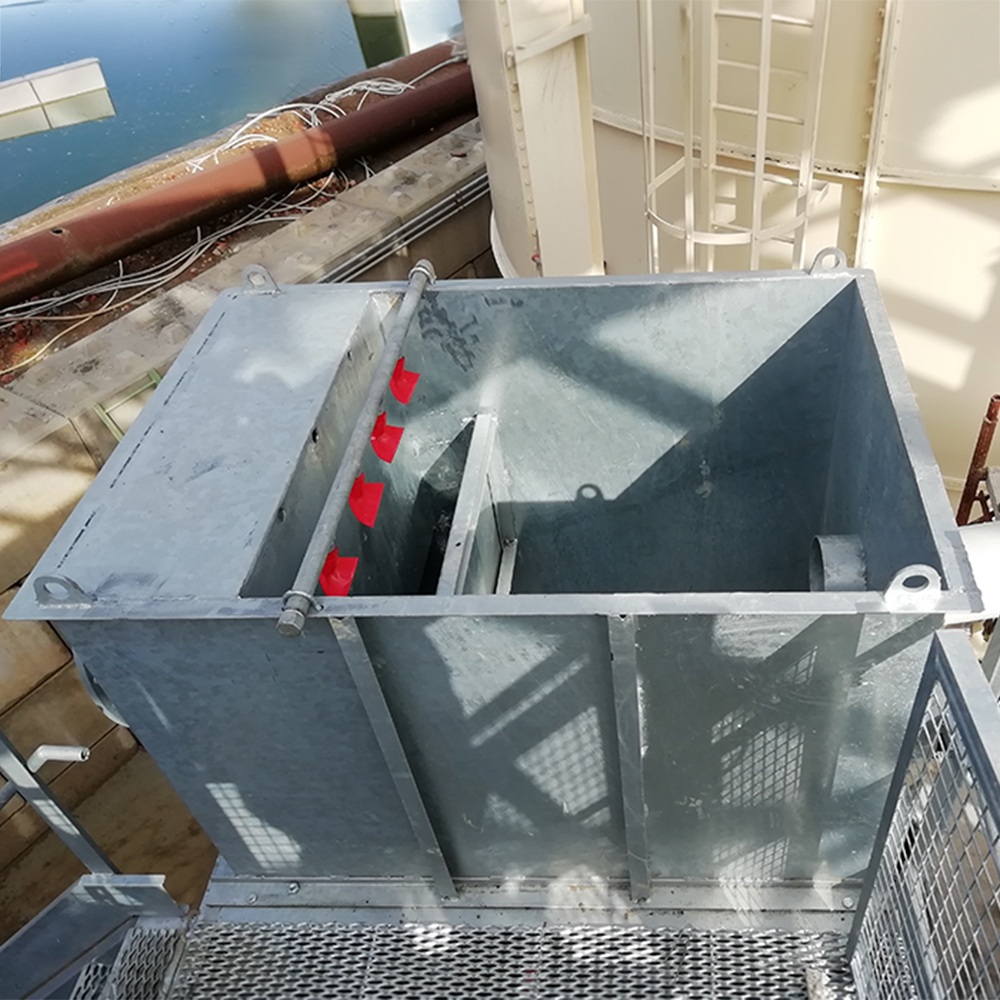

L'ingresso a gravità
e l'impianto di lavaggio scarica l'acqua torbida a quote basse (es. 4-5 metri da terra), il chiarificatore dinamico non necessita di pompe di sollevamento, ma può ricevere l’acqua direttamente per gravità.

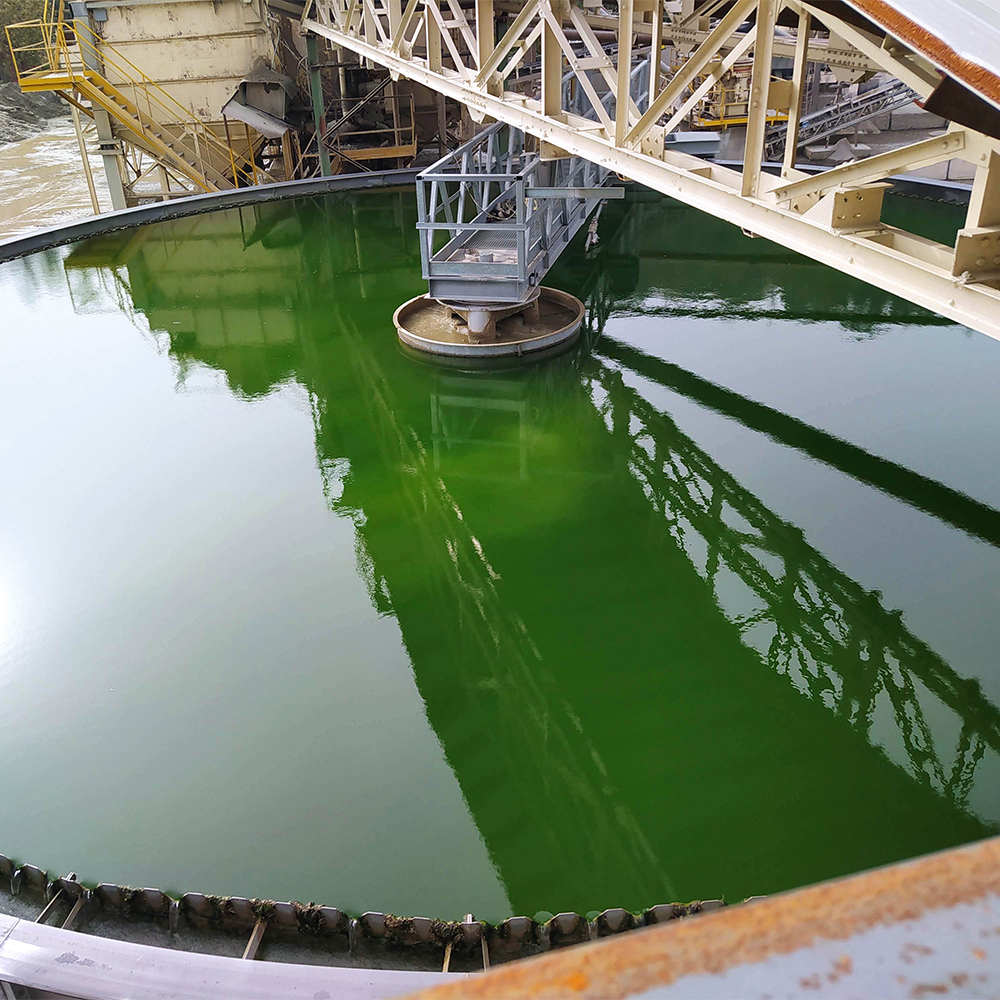

Sedimentazione su vasta superficie
L'acqua torbida, precedentemente additivata con il flocculante, viene recapitata al chiarificatore I fiocchi di fango precipitano verso il basso per gravità, mentre l'acqua risale verso la superfice di sfioro. La geometria del chiarificatore è calcolata affinché la velocità di risalita dell'acqua rimanga contenuta e consenta la sedimentazione indisturbata dei fiocchi di fango.
L'azione del ponte raschiante
È qui che risiede la natura "dinamica" della macchina. Un ponte motorizzato ruota all'interno del chiarificatore. I suoi bracci raschiano lentamente il fondo, spingendo meccanicamente il fango sedimentato verso il suo centro.
Estrazione

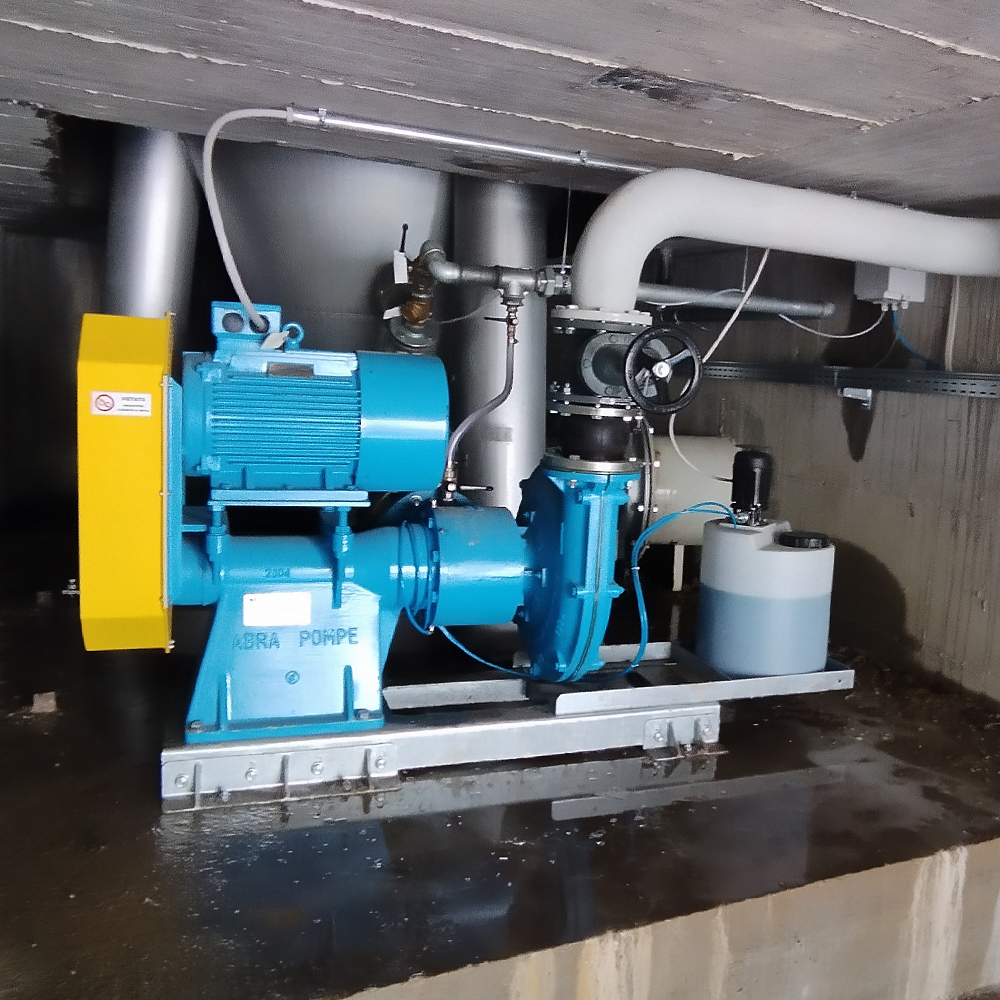

Il fango addensato e raccolto dal ponte raschiante viene estratto in modo continuo tramite un'apposita pompa di estrazione fanghi, che lo invia alla vasca di stoccaggio.
Tecnologia,automazione e campi di applicazione
Dalla carpenteria del ponte alle logiche di lettura del fango, progettiamo ogni dettaglio del tuo chiarificatore
Ponte raschiante motorizzato
Il ponte rotante è un organo in continuo movimento, progettato per smuovere lentamente il fango depositato su diametri fino a 20-25 metri e farlo confluire al punto di estrazione. Poiché un eccessivo accumulo di solidi sul fondo del chiarificatore manderebbe la struttura sotto sforzo, la rotazione continua del ponte e la tempestiva estrazione tramite pompa sono i requisiti fondamentali per il corretto funzionamento della macchina.
Automazione dello scarico

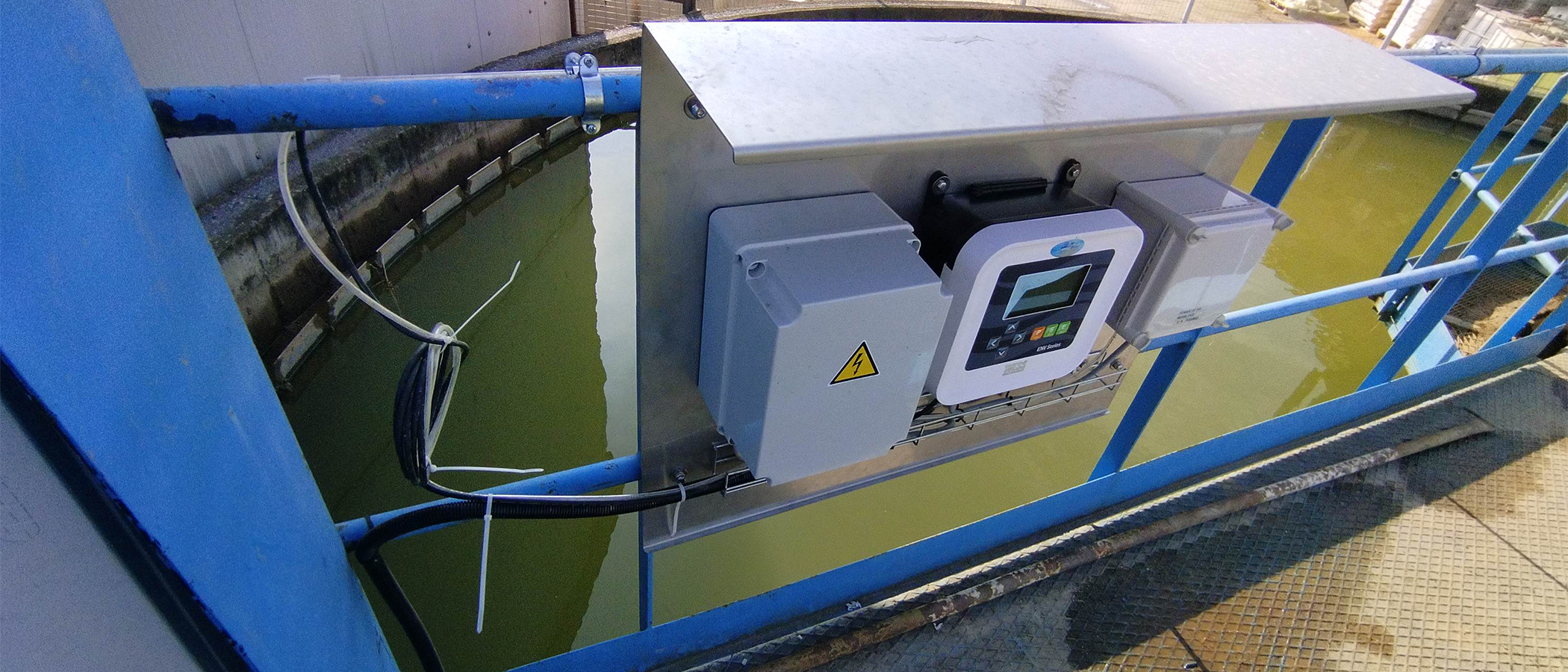

A causa dell'organo in rotazione, in un chiarificatore dinamico non è possibile installare il nostro tradizionale sistema LEM. Per automatizzare la lettura del livello del fango in queste grandi vasche, utilizziamo una tecnologia a sonda radar, che monitora i volumi sul fondo senza contatto fisico.
Vincoli paesaggistici rigidi
In molte aree, enti e commissioni paesaggistiche vietano l’installazione di silos con sviluppo verticale importante .In tal caso la soluzione con chiarificatore dinamico orizzontale rappresenta la scelta tecnica ottimale.
