Architektur
Kompakt,
palettengestützt
und transportabel

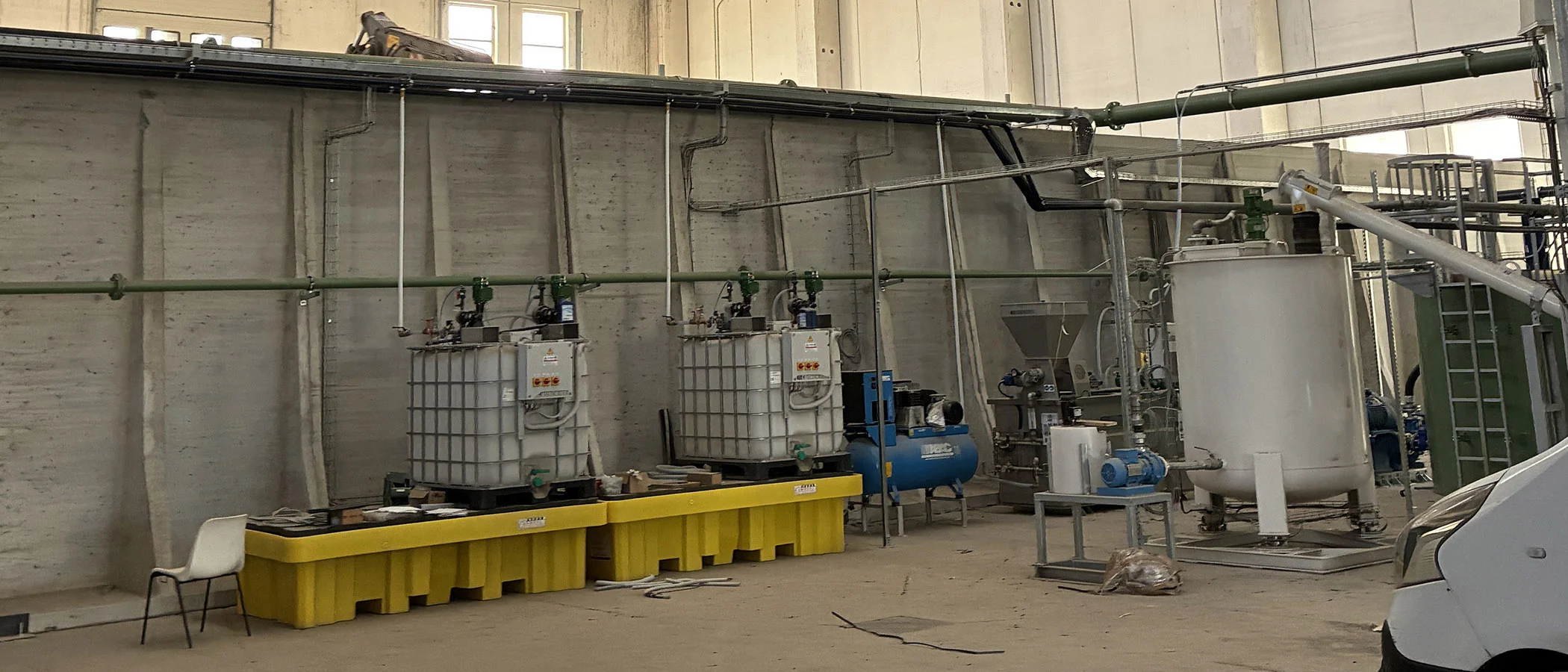

Palettengestützte Dosierstation für Chemikalien (Serie CPDC)
Versorgung
Direkt aus einem
IBC-Tank oder jeder anderen
handelsüblichen Behälterart
Beständigkeit
Geeignet für den Umgang
mit sauren, korrosiven, oxidierenden
und viskosen Flüssigkeiten
Die palettengestützte Dosierstation von Tecnoidea automatisiert die Zubereitung und Einspeisung flüssiger chemischer Reagenzien wie Koagulierungsmittel, Entschäumer, Oxidations- und Reduktionsmittel. Diese Anlage ist dafür ausgelegt, das reine Produkt anzusaugen, es gleichmäßig mit Leitungswasser zu verdünnen und in die Aufbereitungsanlage zu dosieren.
Eine unverzichtbare Lösung für die Aufbereitung komplexer und kontaminierter Substrate, wie sie typisch für Bodenwäsche-Prozesse und die Straßenreinigung sind.
Funktionsweise des Steuergeräts für die chemische Dosierung
Das Steuergerät regelt den gesamten Verdünnungs- und Einspritzvorgang der chemischen Reagenzien völlig autonom.

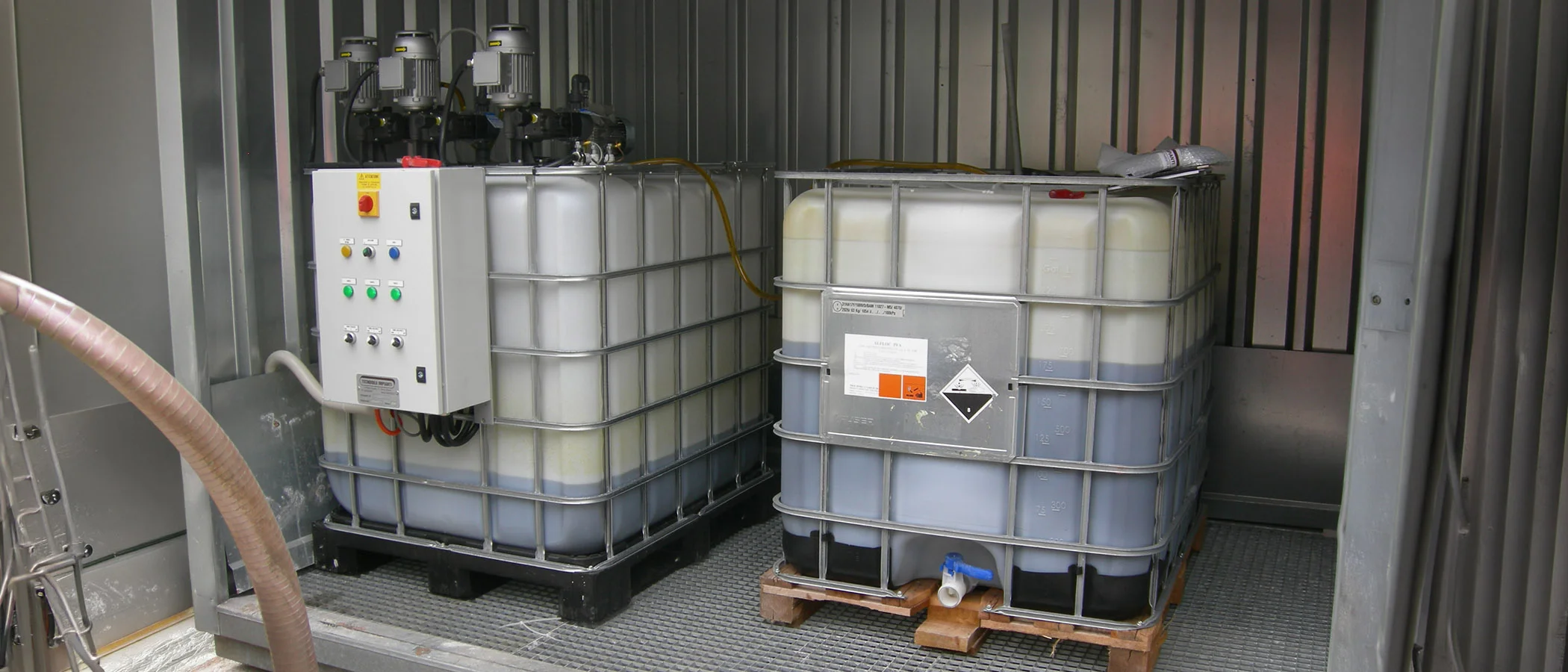

Direkte Entnahme
Eine spezielle Förderpumpe saugt das „reine“ chemische Reagenz direkt aus dem neben der Maschine stehenden Handelsbehälter (IBC) an und leitet es in den Tank der Steuereinheit.
Verdünnung und Homogenisierung
Im Inneren des 1 m³ großen Polyethylen-Behälters (PE) wird das Reagenz mit Leitungswasser vermischt. Ein spezielles Rührwerk - in der Mitte positioniert - hält die Lösung ständig in Bewegung und sorgt so für eine homogene, gebrauchsfertige Mischung.
Präzisionseinspritzung
Sobald die Lösung bereit ist, wird sie von speziellen Dosierpumpen (Kolben- oder Kolben-Membran-Pumpen) entnommen und in den Anlagenkreislauf eingespeist, in der Regel in eines gerührten Reaktionsbecken, der dem Klärturm vorgeschaltet ist.
Technologie und Konstruktion
Jede Komponente der CPDC-Serie ist so konzipiert, dass sie chemischen Belastungen standhält und sich schnell in jedes Anlagendesign integrieren lässt.
Palettengestützter Becken
Ein robuster 1 m³-Becken aus Polyethylen (PE), geschützt durch einen umlaufenden Metallkäfig (IBC-Typ), ist auf einer palettengestützten Struktur montiert, wodurch die Anlage äußerst kompakt, kostengünstig und auf der Baustelle leicht zu handhaben ist.
Korrosionsbeständige Hydraulik
Die Dosierpumpen und die speziellen Rührwerke (erhältlich mit Schutzbeschichtung oder vollständig aus Kunststoff) gewährleisten Langlebigkeit auch bei Kontakt mit viskosen oder stark korrosiven Flüssigkeiten.
Sicherheit und Versorgung
Der Wasserversorgungskreislauf ist serienmäßig mit einem Handventil, einem Y-Filter zum Schutz vor Verunreinigungen und einem On/Off-Ventil ausgestattet. Der Becken ist mit einem Einfüllstutzen und einem unteren Ablassventil ausgestattet, um Wartungsarbeiten zu erleichtern.

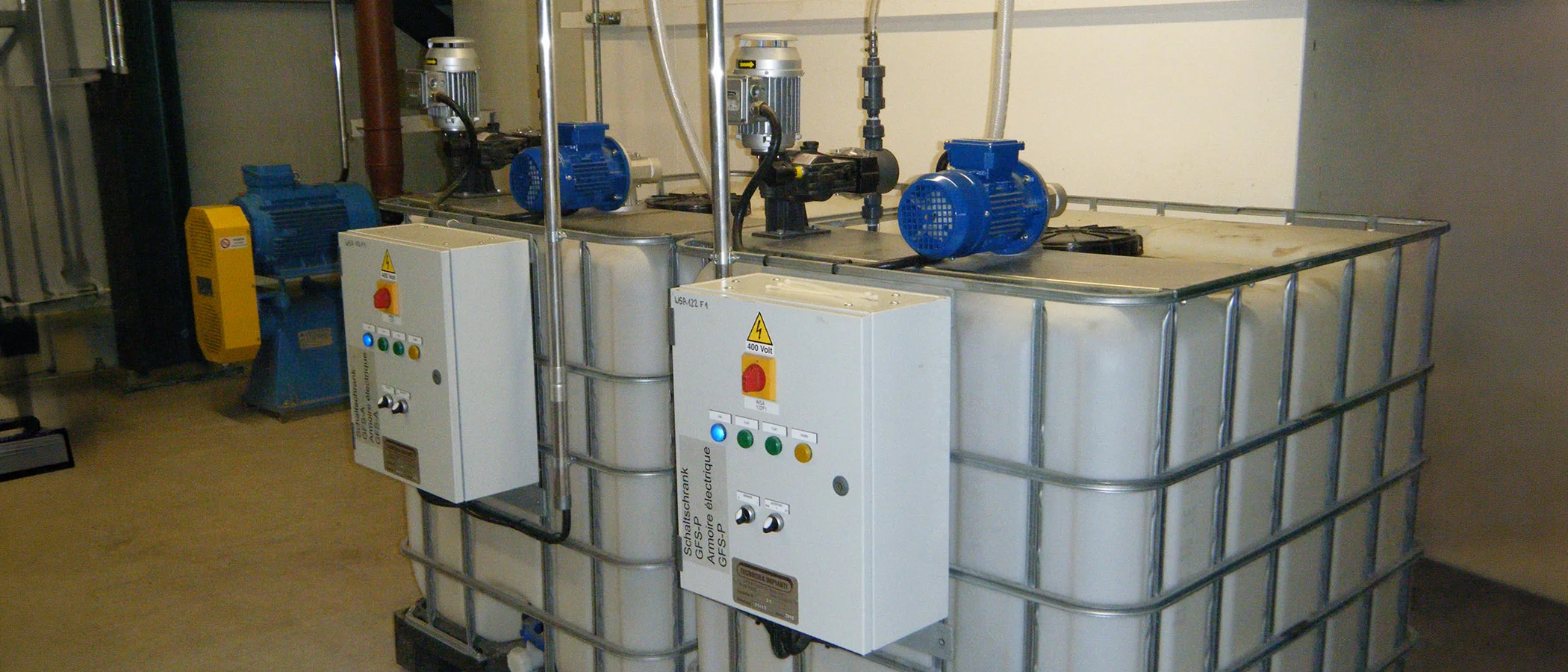

Integrierter Schaltschrank
Die Automatisierung wird über einen Anschlusskasten oder einen lokalen Schaltschrank (IP 55) gesteuert, der direkt an der Maschine installiert ist und eine schnelle Anbindung an die zentrale SPS ermöglicht.
Technische Daten und Abmessungen
Maßangaben Eine „Plug & Play“-Lösung, die darauf ausgelegt ist, den Platzbedarf in Technikräumen zu optimieren.
Technische Daten des Steuergeräts (Dosiereinheit)
- Abmessungen (L x B x H): 1200 x 1000 x 1300 mm
- Strukturgewicht: 120 kg
- Schutzgrad: IP 55
- Beckenkapazität: 1 m³ (1000 Liter)
Daten zum Schaltschrank (Bedienfeld)
- Abmessungen (L x B x H): 600 x 300 x 1000 mm
- Gewicht: 25 kg
- Installierte Leistung: 2,5 kW
- Schutzgrad: IP 55
