Architecture
Compacte,
palettisée et
transportable
Unité palettisée de dosage chimique (Série CPDC)
Alimentation
Directe par citerne IBC
ou tout autre type
de formule commerciale
Résistance
Adaptée à la gestion
des liquides acides, corrosifs,
oxydants et visqueux

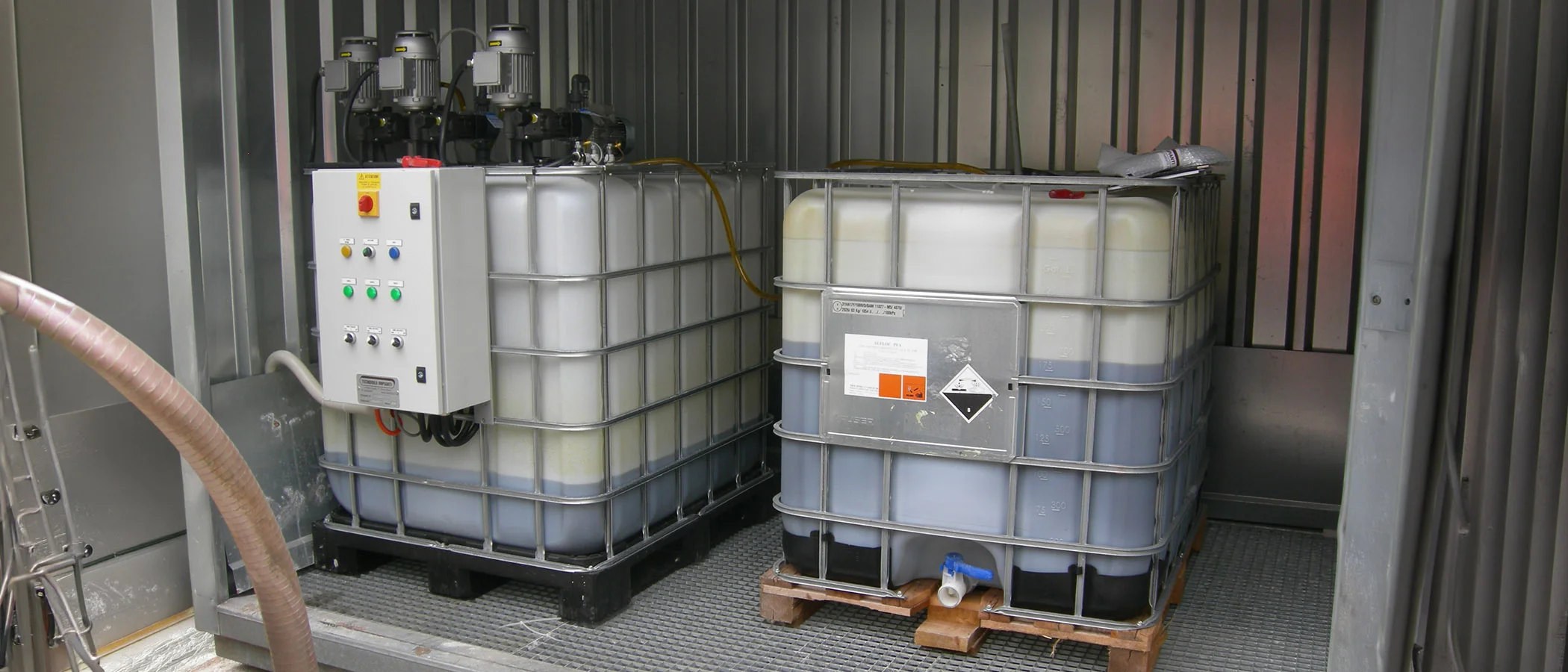

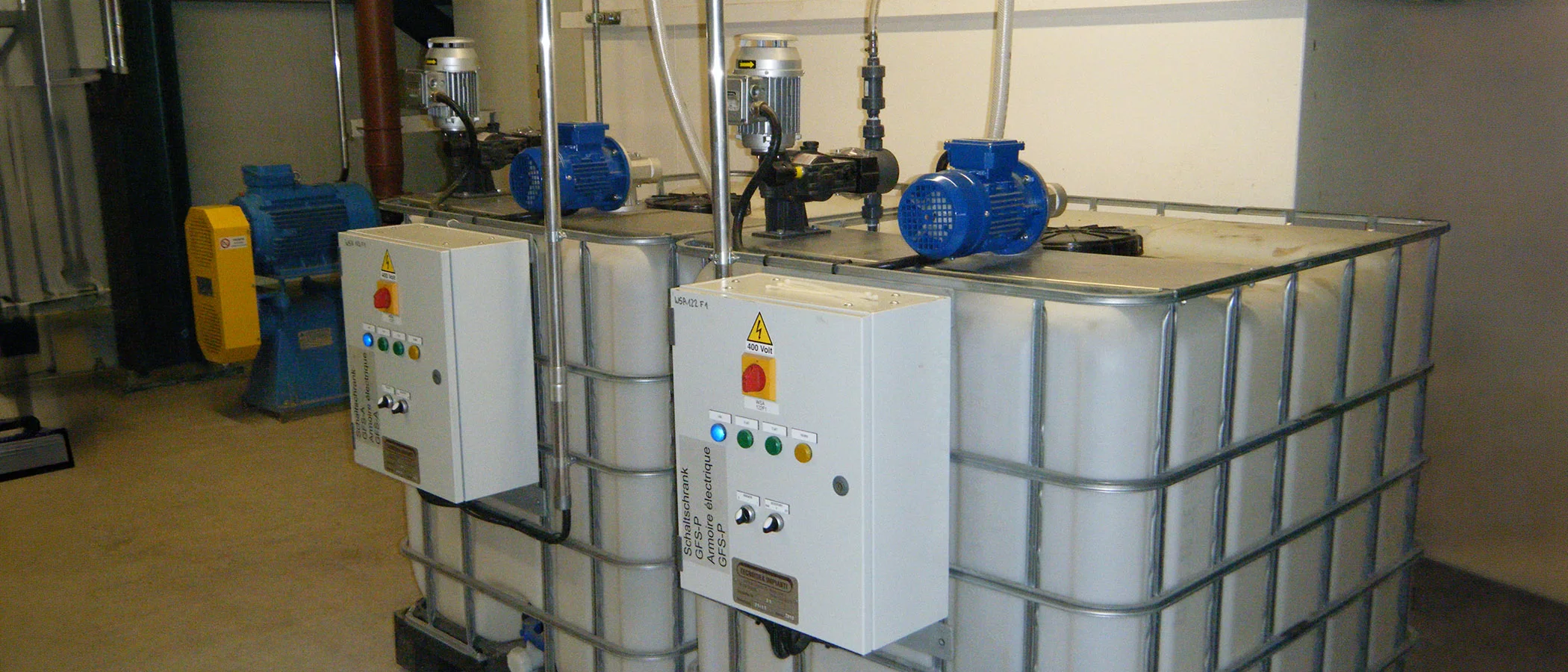

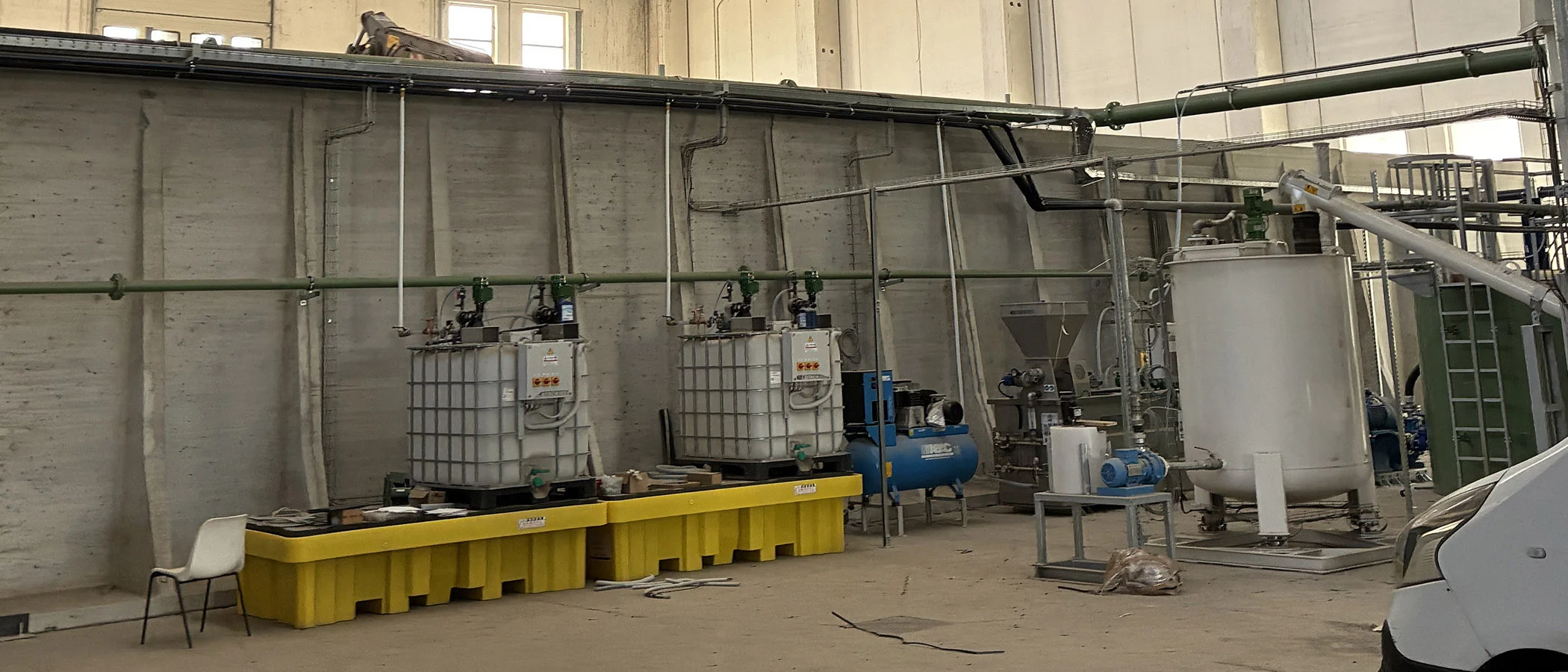

La centrale palettisée Tecnoidea automatise la préparation et l’injection de réactifs chimiques liquides, tels que les coagulants, les produits anti-mousse, les produits oxydants et réducteurs. Cette unité est étudiée pour aspirer le produit pur, le diluer avec de l’eau de réseau de manière homogène et le doser à l’intérieur de l’unité de traitement.
Une solution indispensable pour le traitement de matrices complexes et contaminées typiques des processus de Soil Washing et de nettoyage routier.
Comment fonctionne la centrale de dosage chimique
La centrale gère l'ensemble du flux de dilution et d'injection en toute autonomie des réactifs chimiques.
Retrait direct
Une pompe de transfert dédiée aspire le réactif chimique « pur » directement de la citerne commerciale (IBC) adjacente à la machine, en l'introduisant dans le réservoir de la centrale.
Dilution et homogénéisation
À l'intérieur de la cuve en polyéthylène (PE) de 1 m³, le réactif est mélangé à l'eau du réseau. Un agitateur spécial placé au centre) maintient la solution en mouvement continu, créant un mélange homogène et prêt à l'emploi.
Injection de précision
Une fois prête, la solution est prélevée par des pompes doseuses dédiées (à piston ou à piston-membrane) et injectée dans le circuit de l'installation, généralement à l'intérieur d'une cuve de réaction agitée placée en amont du clarificateur.
Technologie et construction
Chaque composant de la série CPDC est étudié pour résister à l'agression chimique et s'intégrer rapidement dans n'importe quelle configuration d'installation.
Cuve palettisée
Une cuve robuste de 1 m³ en Polyéthylène (PE), protégée par une cage métallique périmétrique (type IBC)est montée sur une structure palettisée, ce qui rend la centrale extrêmement compacte, économique et facile à déplacer sur le chantier.
Hydraulique anti-corrosion
Les pompes doseuses et les agitateurs spéciaux (disponibles avec un revêtement protecteur ou entièrement en plastique) garantissent une durabilité même en contact avec des fluides visqueux ou très corrosifs.
Sécurité et alimentation
Le circuit d'alimentation en eau du réseau est équipé de série d'une vanne manuelle, d'un filtre en Y pour la protection contre les impuretés et d'une vanne marche-arrêt. Le réservoir est équipé d'un bouchon de remplissage et d'une vanne de vidange inférieure pour faciliter l'entretien.
Tableau électrique intégré
L'automatisation est gérée via une boîte de jonction ou un tableau électrique local (IP 55) installé directement à bord de la machine, pour une interface rapide avec l'automate programmable central.
Données techniques et encombrements
Spécifications dimensionnelles Une solution « Plug & Play » étudiée pour optimiser l'encombrement des locaux techniques.
Données techniques de la centrale (unité de dosage)
- Encombrement (L x P x H) : 1200 x 1000 x 1300 mm
- Poids structurel : 120 kg
- Degré de protection : IP 55
- Capacité de la cuve : 1 m³ (1 000 litres)
Données Tableau Électrique (Panneau de contrôle)
- Encombrement (L x P x H) : 600 x 300 x 1000 mm
- Poids : 25 kg
- Puissance installée : 2,5 kW
- Degré de protection : IP 55
