Efficienza
Scarico fanghi a gravità

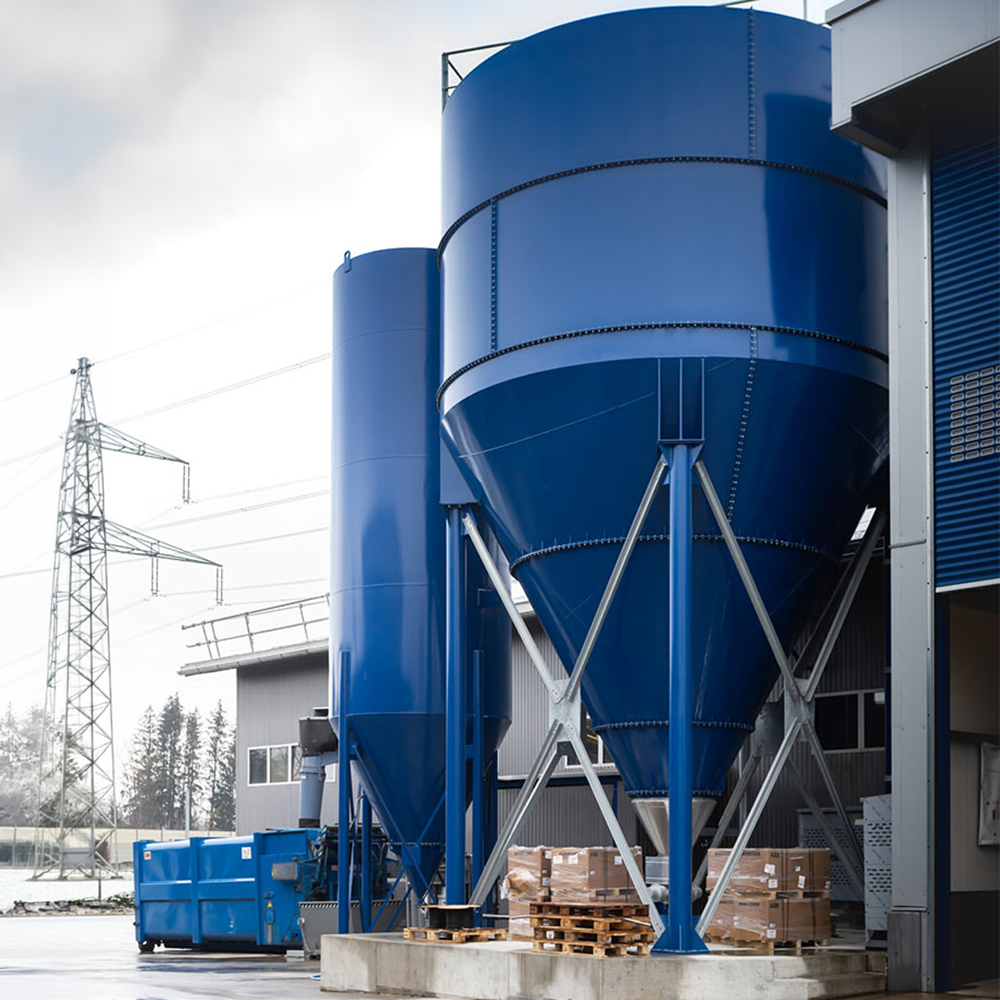

Chiarificatore statico verticale
Gestione
Top Down
Capacità
Da 4 a 630 mc
Il chiarificatore statico verticale è la tecnologia di riferimento privilegiata da Tecnoidea per separare i solidi sospesi dall’acqua di lavaggio. Sfruttando il principio della decantazione accelerata per gravità, questo silo con fondo a conformazione conica permette di ottenere acqua limpida allo sfioro e un fango già addensato sul fondo. Progettato senza alcun organo meccanico in movimento, garantisce la massima efficienza di processo fungendo da vero e proprio stoccaggio integrato per i fanghi.
Come lavora il chiarificatore statico
Dall'ingresso dell'acqua torbida allo scarico a gravità del fango
Ingresso e flocculazione
L'acqua proveniente dall'impianto di lavaggio, carica di particelle fini (limo e argille < 63-75 micron), viene additivata in linea con un reagente flocculante prima di essere convogliata nel chiarificatore. Il flocculante determina l’aggregazione delle particelle in sospensione in fiocchi di fango più pesanti.

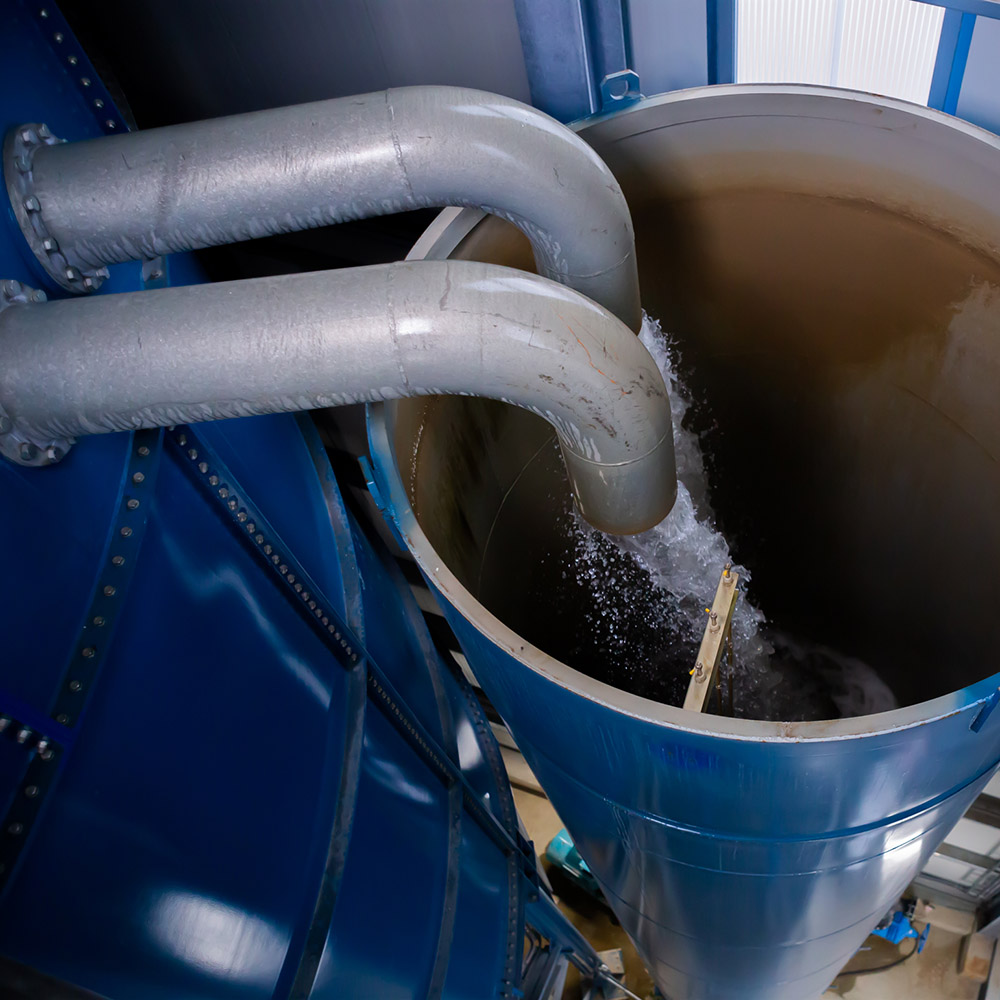

Separazione
All'interno del chiarificatore avviene la separazione dei fiocchi di fango dall’acqua. I fiocchi di fango precipitano verso il basso per gravità, mentre l'acqua risale verso la superfice di sfioro. La geometria del chiarificatore è calcolata affinché la velocità di risalita dell'acqua rimanga contenuta e consenta la sedimentazione indisturbata dei fiocchi di fango.

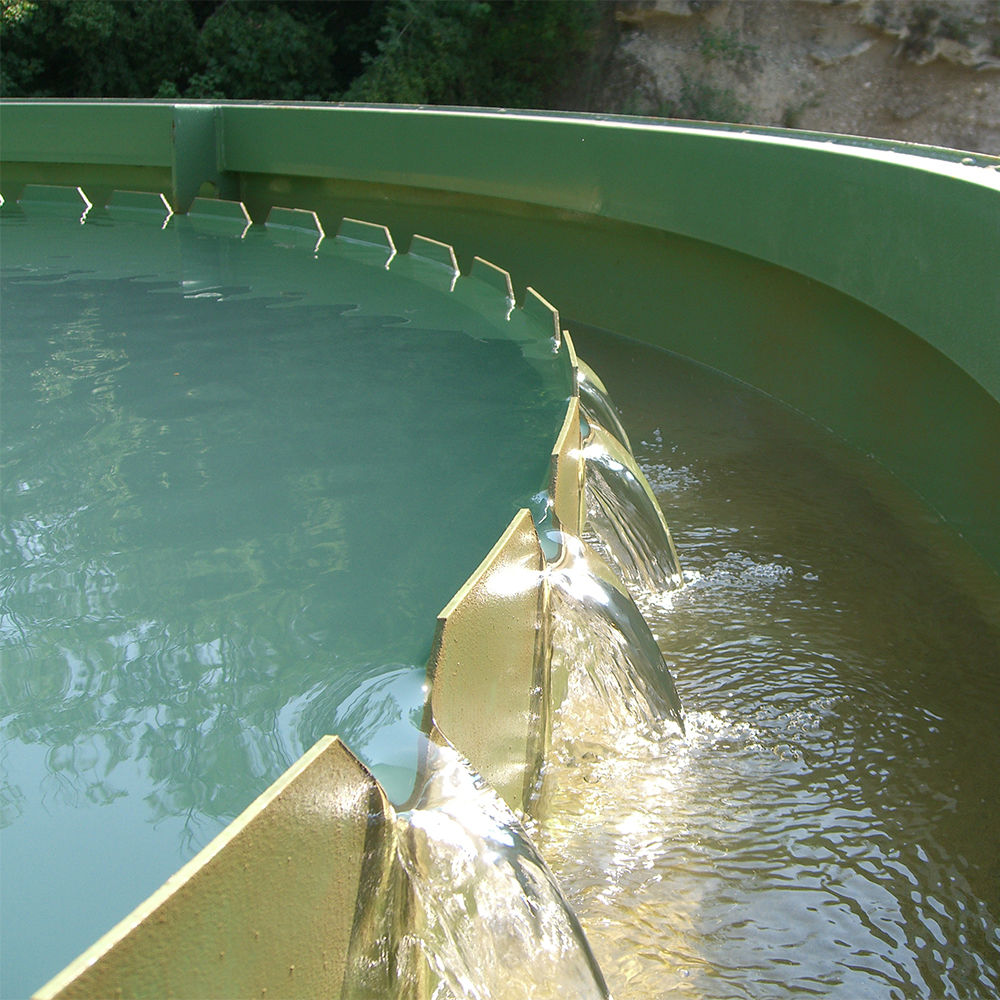

Acqua chiarificata
L'acqua, depurata dai solidi, sfiora dallo stramazzo Thompson per essere convogliata verso i serbatoi di stoccaggio ed essere riutilizzata a ciclo chiuso nell’impianto di lavaggio.

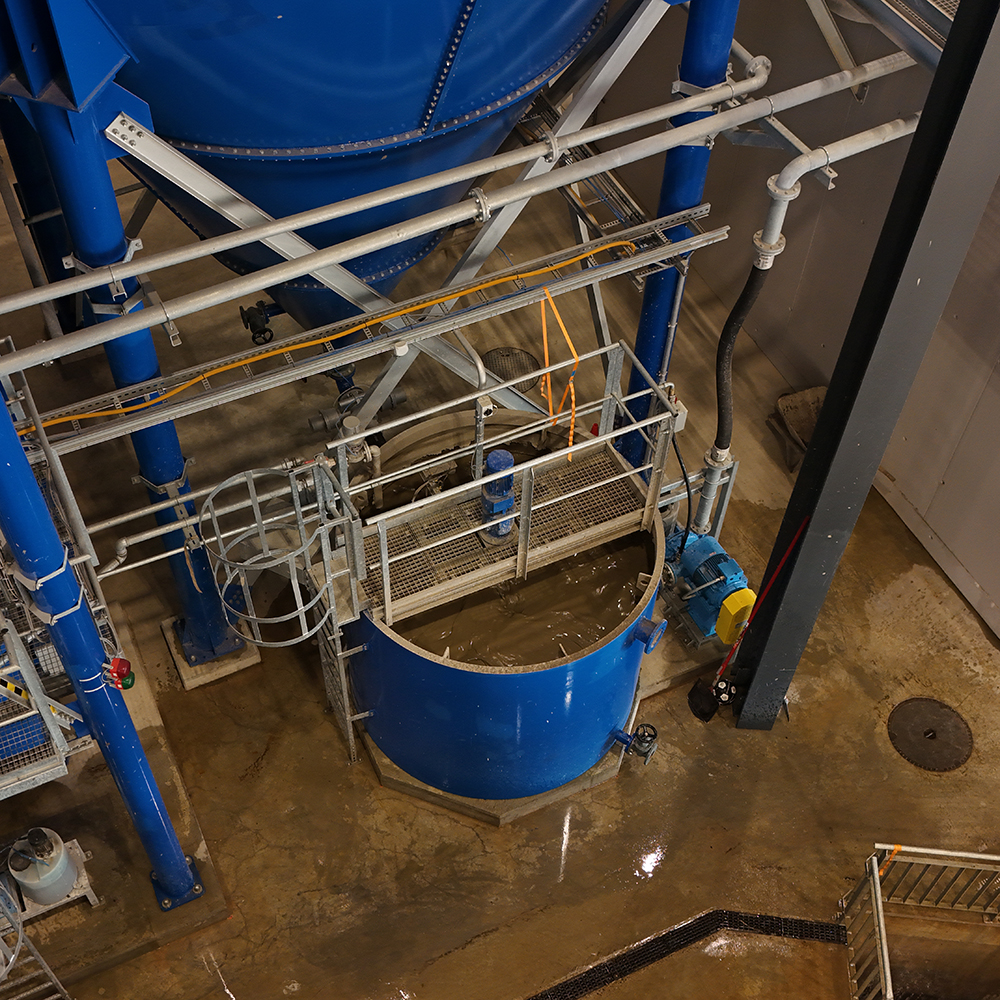

Stoccaggio e scarico a gravità
Il fango precipitato si accumula nel fondo conico del chiarificatore, che funge da vero e proprio sistema di stoccaggio. Grazie al peso stesso della colonna d'acqua sovrastante, il fango viene addensato ed estratto in maniera automatizzata attraverso l'apertura di una valvola pneumatica posta sul fondo, senza l'ausilio di pompe di estrazione.
Tecnologia e costruzione
Costruiti in acciaio ad elevato spessore, i nostri silos verticali offrono uno stoccaggio integrato e necessitano di una manutenzione minima.
Assenza di organi in movimento
Il chiarificatore statico verticale non possiede componenti meccaniche interne in movimento. Questo riduce la necessità di manutenzione al minimo.
Costruzione robusta e flessibile
Realizzati in acciaio al carbonio ad elevato spessore, i chiarificatori statici verticali sono disponibili in versione monolitica o componibile a settori flangiati per i grandi diametri.
Gestione intelligente "Top-Down"
Il chiarificatore è predisposto per accogliere in sommità il sistema LEM. Questo strumento è in grado di determinare l'esatta altezza dell'interfaccia fango-acqua all’interno del chiarificatore, consentendo una gestione intelligente dello scarico di fondo in funzione dell’effettiva presenza di fango.
Ingombro ridotto
Lo sviluppo in altezza del silo (fino a 16 metri per i modelli più grandi) permette di trattare grandi portate d'acqua occupando meno spazio rispetto alla soluzione dinamica orizzontale.
Dotazioni standard e opzionali
Dotazione standard
• Struttura in acciaio al carbonio ad elevato spessore (monolitico o a settori flangiati)
• Trattamento superficiale di alta qualità che prevede cicli di sabbiatura e verniciatura
• Valvola a pinza pneumatica (a manicotto) per lo scarico fango a gravità
• Scala di accesso e passerella di ispezione sommitale
• Connessioni flangiate per ingresso acqua torbida e sfioro acqua chiarificata
Dotazione opzionale
Sistema LEM integrato
Lettore di interfaccia fango per l’automazione dello scarico (Logica Top-Down).
Riscaldamento del cono (Anti-gelo)
Il cono di scarico può essere equipaggiato con tracciatura elettrica, coibentazione in lana di roccia e rivestimento esterno in alluminio.
Integrazione logicaSADF
Predisposizione per l’installazione del dispositivo di controllo della flocculazion, per l’autoregolazione dell’iniezione di flocculante.
Verniciatura custom
Trattamento superficiale e colorazione esterna personalizzabili secondo le specifiche aziendali del cliente.
